Устройство и принцип работы кондиционера

Перечень основных узлов и деталей, из которых состоит любой кондиционер:

• печатная плата управления и индикации
• датчики температуры (термисторы)
• пульт дистанционного управления
• фильтры
• электродвигатели и крыльчатки вентиляторов
• сервисные и 4-х-ходовые клапаны
• контакторы и реле
• термостаты
• конденсаторы

Внутренний блок кондиционера состоит из следующих узлов:

• Передняя панель — представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.)
• Фильтр грубой очистки — представляет собой пластиковую электростатическую сетку и предназначен для задержки крупной пыли, шерсти животных и т.п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц.
• Испаритель — радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.
• Горизонтальные жалюзи — регулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.
• Индикаторная панель (дисплей) — на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях.
• Фильтр тонкой очистки — бывает различных типов: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т.п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает.
• Вентилятор — электродвигатель с турбиной, обеспечивает обдув испарителя и имеет несколько скоростей вращения.
• Вертикальные жалюзи — служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях элитных кондиционеров.
• Поддон для конденсата — расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг.
• Плата управления  — обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором.
• Штуцерные соединения  — расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки.

Наружный блок кондиционера состоит из следующих узлов:

• Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру. Подробнее о компрессорах к кондиционерам можно ознакомиться в разделе Компрессоры.
• Четырехходовой клапан — устанавливается в реверсивных (тепло — холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный — на охлаждение.
• Плата управления — как правило, устанавливается только на инверторных, мульти-сплит-системах и кондиционерах кассетного или канального типа. В обычных сплит-системах всю электронику размещают только во внутреннем блоке.
• Вентилятор — создает поток воздуха, обдувающего конденсатор. В слбомощных моделях имеет только одну скорость вращения. Такой кондиционер может стабильно работать в небольшом диапазоне температур наружного воздуха. В моделях более высокого класса и мощности, рассчитанных на широкий температурный диапазон, а также во всех полупромышленных кондиционерах, вентилятор имеет 2 — 3 фиксированных скорости вращения или же плавную регулировку.
• Конденсатор — радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается.
• Фильтр фреоновой системы — устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не поможет.
• Штуцерные соединения — к ним подключаются медные трубы, соединяющие наружный и внутренний блоки.
• Защитная быстросъемная крышка — закрывает штуцерные соединения и клеммный разъем, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммный разъем, а штуцерные соединения остаются снаружи.

Принцип работы

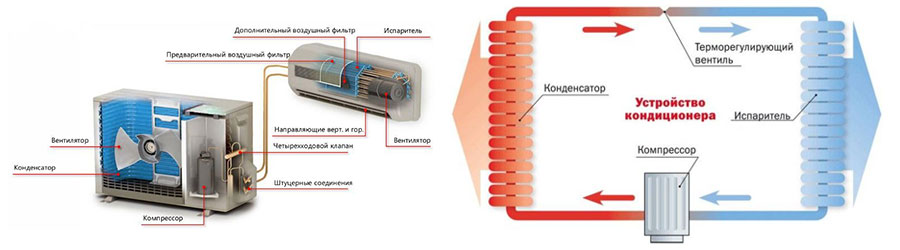

В основе работы любого кондиционера лежит свойство жидкостей поглощать тепло при испарении и выделять его при конденсации. Рассмотрим, как происходит этот процесс в сплит-системе:

Основными узлами любого кондиционера являются:

• Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру.
• Конденсатор — радиатор, расположенный во внешнем блоке. Название отражает процесс, происходящий при работе кондиционера — переход фреона из газообразной фазы в жидкую (конденсация).
• Испаритель — радиатор, расположенный во внутреннем блоке. В испарителе фреон переходит из жидкой фазы в газообразную (испарение).
• ТРВ (терморегулирующий вентиль) — понижает давление фреона перед испарителем.
• Вентиляторы — создают поток воздуха, обдувающего испаритель и конденсатор. Они используются для более интенсивного теплообмена с окружающим воздухом.

Компрессор, конденсатор, ТРВ и испаритель соединены медными трубами и образуют холодильный контур, внутри которого циркулирует смесь фреона и небольшого количества компрессорного масла. В процессе работы кондиционера происходит следующий процесс:

• В компрессор из испарителя поступает газообразный фреон под низким давлением в 3 — 5 атмосфер и температурой 10 — 20°С.
• Компрессор сжимает фреон до давления 15 — 25 атмосфер, в результате чего фреон нагревается до 70 — 90°С и поступает в конденсатор.
• Конденсатор обдувается воздухом, имеющим температуру ниже температуры фреона, в результате фреон остывает и переходит из газообразной фазы в жидкую с выделением дополнительного тепла. При этом воздух, проходящий через конденсатор, нагревается. На выходе из конденсатора фреон находится в жидком состоянии, под высоким давлением, температура фреона на 10 — 20°С выше температуры атмосферного воздуха.
• Из конденсатора теплый фреон поступает в терморегулирующий вентиль (ТРВ), который в бытовых кондиционерах выполняется в виде капилляра (длинной тонкой медной трубки, свитой в спираль). В результате прохождения через капилляр давление фреона понижается до 3 — 5 атмосфер и фреон остывает, часть фреона может при этом испариться.
• После ТРВ смесь жидкого и газообразного фреона с низким давлением и низкой температурой поступает в испаритель, который обдувается комнатным воздухом. В испарителе фреон полностью переходит в газообразное состояние, забирая у воздуха тепло, в результате воздух в комнате охлаждается. Далее газообразный фреон с низким давлением поступает на вход компрессора и весь цикл повторяется.

Этот процесс лежит в основе работы любого кондиционера и не зависит от его типа, модели или производителя. В «теплых» кондиционерах в холодильный контур дополнительно устанавливается четырехходовой клапан (на схеме не показан), который позволяет изменить направление движения фреона, меняя испаритель и конденсатор местами. В этом случае внутренний блок кондиционера нагревает воздух, а наружный блок охлаждает его.

Отметим, что одна из наиболее серьезных проблем при работе кондиционера возникает в том случае, если в испарителе фреон не успевает полностью перейти в газообразное состояние. Тогда на вход компрессора попадает жидкость, которая, в отличие от газа, несжимаема. В результате происходит гидроудар и компрессор выходит из строя. Причин, по которым фреон может не успевать испариться, может быть несколько. Самые распространенные — загрязненные фильтры (при этом ухудшается обдув испарителя и теплообмен) и работа кондиционера при низких температурах наружного воздуха (в этом случае в испаритель поступает переохлажденный фреон).
